用途：
    RT3系列中溫臺車電爐是國家標準節能型周期式臺車電爐，主要用于高鉻、高錳鋼鑄件、灰口鑄鐵件、球墨鑄鐵件、軋輥、鋼球、破碎機錘頭、耐磨襯板淬火、退火、時效以及各種機械零件熱處理之用。



結構簡介：

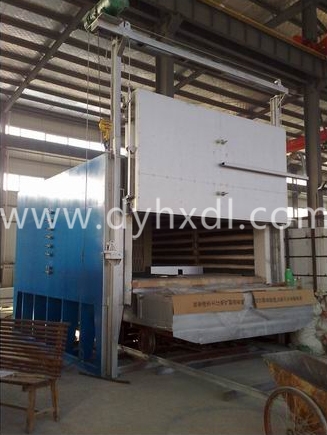

     中溫臺車電爐結構外殼由鋼板和型鋼焊接而成，爐體底部與臺車輕軌連為一體，用戶不需要基礎安裝，只須放于平整的水泥地面即可使用。臺車電爐采用復合爐襯超節能結構，采用超輕質節能耐火保溫磚砌筑，夾層置硅酸鋁纖維氈保溫，間置填充膨脹保溫粉，爐口采用重質防撞磚、臺車面層重質高鋁防壓磚。爐體與臺車之間通過自行動作的密封機構來減少臺車電爐的熱損失，改善爐溫均勻性。中溫臺車電爐的加熱元件材料為國際通用OCr25Al5電阻絲，獨家生產的防掉絲上斜20°擱絲磚，元件更高使用溫度1250℃。臺車上安裝有鉻錳氮耐熱鋼爐底板或1200℃碳化硅爐底板以承載工件之用，為了防止工件加熱后產生氧化皮通過爐底板的縫隙落入底部加熱元件周?chē)斐杉訜嵩膿p壞，需要經常定期地吹掃臺車爐底板下方的氧化皮，一般每周吹掃一次，吹掃時將爐底析吊起，用壓縮空氣將電阻絲槽內的氧化皮屑吹掃干凈。中溫臺車電爐的控溫系統可采用標準位式自動控溫柜或微電腦程序自動控溫柜。



參 數 名 稱		單位	型    號
			RT4-30-9	RT4-65-9	RT4-75-9	RT4-90-9	RT4-105-9	RT4-150-9
額 定 功 率		KW	30	65	75	90	105	150
額 定 電 壓		V	380	380	380	380	380	380
更 高 溫 度		℃	1000	1000	1000	1000	1000	1000
工 作 溫 度		℃	950	950	950	950	950	950
頻       率		Hz	50	50	50	50	50	50
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	950	1200	1500	1800	1800	2000/2800
	寬	mm	500	600	750	900	900	1000/900
	高	mm	450	450	600	600	650	700/600
加熱元件接法			Y	Y	Y	Y	Y	Y
空爐升溫時間		h	≤2.5	≤2.5	≤2.5	≤2.5	≤2.5	≤3
空爐損耗功率		KW	≤11	≤11	≤18	≤19	≤27	≤32
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
更大裝載量		Kg	500	1000	1500	2500	3000	4500
重      量		Kg	1900	2600	3100	3800	4000	4800



參 數 名 稱		單位	型    號
			RT4-180-9	RT4-220-9	RT4-250-9	RT4-270-9	RT4-280-9	RT4-300-9
額 定 功 率		KW	180	220	250	270	280	300
額 定 電 壓		V	380	380	380	380	380	380
更 高 溫 度		℃	1000	1000	1000	1000	1000	1000
工 作 溫 度		℃	950	950	950	950	950	950
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	2100	2500	2400/3400	3000/3000	2800	3000
	寬	mm	1050	1300	1500/1050	1500/1000	1500	1500
	高	mm	750	900	800/1000	1000/950	1200	1200
加熱元件接法			Y	Y	Y	Y	Y	Y
空爐升溫時間		h	≤3	≤3.5	≤4	≤4	≤4	≤4
空爐損耗功率		KW	≤39	≤50	≤60	≤65	≤67	≤70
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
更大裝載量		Kg	5000	7000	8000	9000	10000	11000
重      量		Kg	5600	8500	8600	8800	9000	9200

參 數 名 稱		單位	型    號
			RT4-320-9	RT4-360-9	RT4-400-9	RT4-450-9	RT4-480-9	RT4-500-9
額 定 功 率		KW	320	360	400	450	480	500
額 定 電 壓		V	380	380	380	380	380	380
更 高 溫 度		℃	1000	1000	1000	1000	1000	1000
工 作 溫 度		℃	950	950	950	950	950	950
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	3000/3000	3700/3500	4000	4200	4500	4500
	寬	mm	1500/1850	1500/1500	1500	2000	2000	2500
	高	mm	1500/1000	1000/1500	1500	1500	1500	1500
加熱元件接法			Y	Y	Y	Y	Y	Y
空爐升溫時間		h	≤4	≤4	≤4.5	≤4.5	≤4.5	≤4.5
空爐損耗功率		KW	≤75	≤85	≤95	≤105	≤125	≤130
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
更大裝載量		Kg	12000	15000	15000	16000	17000	18000
重      量		Kg	9300	10600	11800	13000	14000	14000



參 數 名 稱		單位	型    號
			RT4-540-9	RT4-570-9	RT4-600-9	RT4-660-9	RT4-750-9	RT4-800-9
額 定 功 率		KW	540	570	600	660	750	800
額 定 電 壓		V	380	380	380	380	380	380
更 高 溫 度		℃	1000	1000	1000	1000	1000	1000
工 作 溫 度		℃	950	950	950	950	950	950
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	5000	5000	5000	5000	5600	6000
	寬	mm	2000	2500	2000	2500	2500	2500
	高	mm	1500	1500	2000	1700	2000	2000
加熱元件接法			Y	Y	Y	Y	Y	Y
空爐升溫時間		h	≤4.5	≤4.5	≤4.5	≤4.5	≤4.5	≤4.5
空爐損耗功率		KW	≤135	≤150	≤160	≤180	≤210	≤220
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
更大裝載量		Kg	20000	22000	25000	22000	23000	25000
重      量		Kg	16000	17000	17500	18500	19500	20500



參 數 名 稱		單位	型    號
			RT4-850-9	RT4-900-9	RT4-1020-9	RT4-1350-9	RT4-1450-9	RT4-1850-9
額 定 功 率		KW	850	900	1020	1350	1450	1850
額 定 電 壓		V	380	380	380	380	380	380
更 高 溫 度		℃	1000	1000	1000	1000	1000	1000
工 作 溫 度		℃	950	950	950	950	950	950
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	6500	6600	4700	9000	16000	20000
	寬	mm	3000	3000	4500	3000	3400	3000
	高	mm	2500	2000	2500	2500	3000	3000
加熱元件接法			Y	Y	Y	Y	Y	Y
空爐升溫時間		h	≤4.5	≤4.5	≤5	≤5	≤5	≤6
空爐損耗功率		KW	≤240	≤250	≤280	≤320	≤350	≤450
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
更大裝載量		Kg	28000	30000	32000	35000	50000	80000
重      量		Kg	21500	22500	24000
