詳細介紹

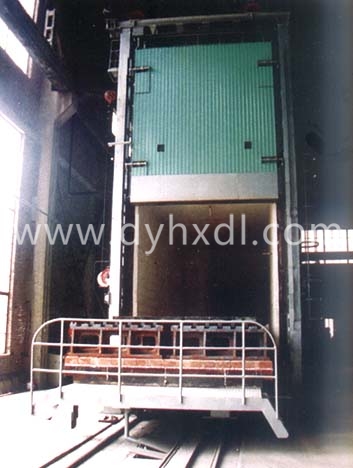

全纖維臺車式法蘭淬火爐

一、用途：

    全纖維臺車式法蘭淬火爐是周期作業爐，屬大型工業電爐，主要供一般大、中型鑄件、鍛件、法蘭或合金機件在額定溫度下熱處理之用。

四、結構簡介：

    全纖維臺車式法蘭淬火爐由爐體（包括爐襯）、爐門、爐車、爐門起吊機構、爐車行走機構、加熱元件、溫控系統、溫度記錄等部分組成。

（1）全纖維臺車式法蘭淬火爐為臺車式電阻爐，工件加熱時，將臺車開出爐體外，將工件擺放在臺車上，將臺車開入爐內加熱。

全纖維臺車式法蘭淬火爐爐體為鋼結構，鋼骨架由型鋼、鋼板等焊接而成，整個鋼結構設計合理，結構牢固。

（2）加熱元件采用首鋼產的高電阻合金電阻帶布置在爐門、爐側、爐后墻及臺車上。

（3）爐襯采用全纖維大板塊結構吊掛在鋼骨架上，承重部分采用重質耐火磚砌筑，以增強爐襯的結構強度。臺車保溫層采用硅酸鋁耐火纖維、硅藻土保溫磚復合結構，以提高爐體的保溫性能。

（4）臺車是承載工件及運轉的平臺，主要有臺車鋼結構、臺車耐火隔熱層、臺車行走機構、加熱元件、爐底板等部分組成。

（5）爐底板：臺車上安裝有耐壓抗高溫的鑄鋼爐底板，以承載工件之用。為了防止工件加熱后產生的氧化皮通過爐底板間的縫隙落入加熱元件周圍而造成加熱元件損壞，因此爐底板與爐體接觸處采用插入式接觸。

（6）爐門結構；本爐爐門采用輕型鋼結構骨架，耐火纖維做隔熱保溫材料。

爐門壓緊裝置采用國內先進的彈簧式壓緊結構，具有安全性能好、使用壽命長的特點。

（7）密封：爐門由爐門框架、彈性軟裙邊及耐火纖維隔熱襯層組成。爐門四周密封采用獨有的軟裙邊結構（即柔性結構）。爐門壓緊采用彈簧壓緊機構。此結構不需要外接動力，完全依靠機械爐門重量，通過機械結構將爐門自重轉變?yōu)闋t門的壓緊力。安裝、維護簡單，并能夠保證爐門和護板之間良好的密封效果，不會漏火，既節約能源又提高了爐門的使用壽命。

（8）智能溫控系統：主溫度儀選用智能數顯溫控儀，執行機構選用目前先進的大功率模塊，通過智能數顯溫控儀對爐溫自動進行控制。系統還配有雙重控溫、雙重超溫報警和自動切斷電源功能,使設備運行確保安全可靠，系統具有聲光報警功能。

（9）溫控記錄：本爐還配有一臺6點無紙記錄儀，實時記錄下每一爐每一區的溫度，以備查驗。

    6、動作控制系統:爐門的開啟、閉合臺車進出全在爐前操作箱上完成，各動作之間都有可靠的電器連鎖,再與電加熱系統通電連鎖保護。

可估計客戶不同的要求設計和制造

本廠承接有特殊要求的臺車爐、井式爐等產品，并可為用戶設計及制造。
